在之前的博文里有介绍过，在PCB库编辑器中手动创建元件3D体，结合基本的挤压体，圆柱体和球体等形状，进行组合，在AltiumDesigner中创建逼真的较为复杂的3D机械形状通常是比较简单的。 但是，一些特殊形状可能会非常棘手。 比如甜甜圈形状的中空环状，我们不能直接从Altium创建的形状中切出一个洞，但是通过两个圆圈创建环形，并附加环体宽度仍然可以实现甜甜圈状3D体。 我们来看看我们如何做到这一点。

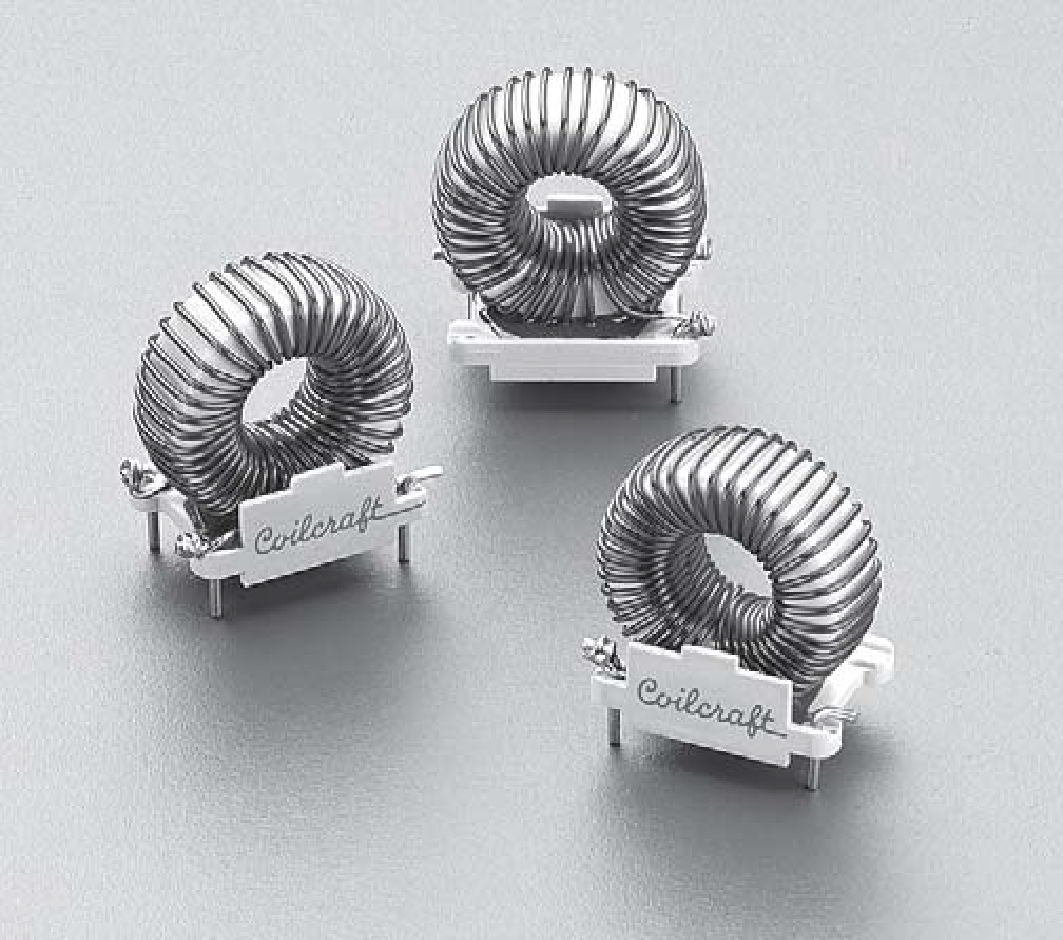

如下图所示，线圈绕成的环形电感器需要环状3D体。
创建用于您的设计的环状3D体
比如我们要创建的环状3D体的尺寸是1.5英寸的外径，0.8英寸的内径和0.475英寸的宽度（或者叫厚度）。

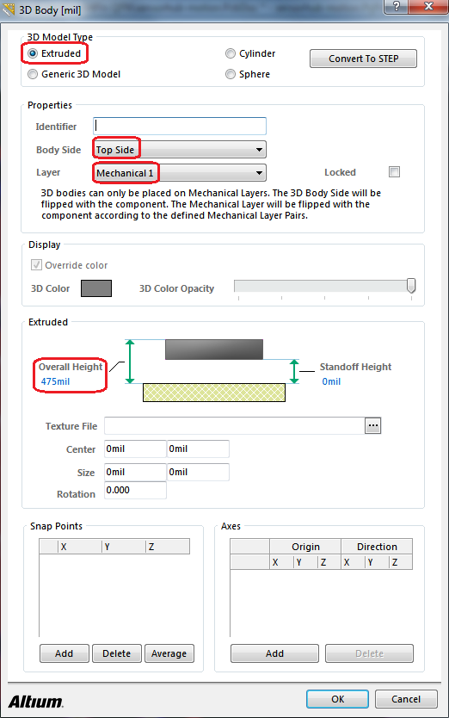

在打开的.PcbLib文件中，将捕捉网格（快捷键G）设置为一个很大的尺寸，并且易于使用，在这种情况下为50mil。从菜单“放置（Place）”/“3D体（3D Body）”启动3D体绘图模式。在“3D Body”对话框中，将“3D模型类型（3D Model Type）”设置为“挤压体（Extruded）”。此处默认为正面。该层应该是任何可见的机械层。总体高度将与环状体的宽度相同，为475mil。点击确定关闭对话框并进入绘图模式。
使用（0，0）点作为参考，点击那里开始绘制。使用Shift +空格键切换绘图模式，直到抬头显示屏显示“Line 90/90Vertical(Horizontal)with Arc(Radius:xx)”模式。只按空格键（不带Shift键）可切换圆弧的方向。绘制形状时，按逗号或句号键可以减小或增加圆弧半径。

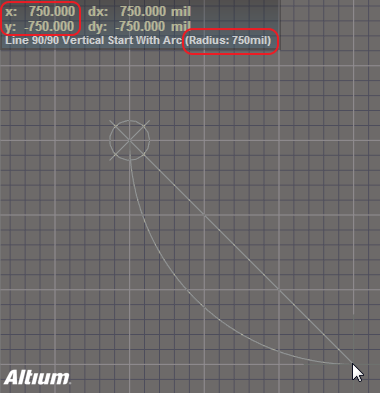

使用Shift +逗号或Shift +句号以10为单位更改半径。使用这些键将半径设置为750mil（对应于直径为1.5英寸的圆环）。观察窗口左上方显示并将光标向下移至（750，-750），然后单击以锁定第一个弧。如下图所示，在Altium Designer中绘制第一个弧。

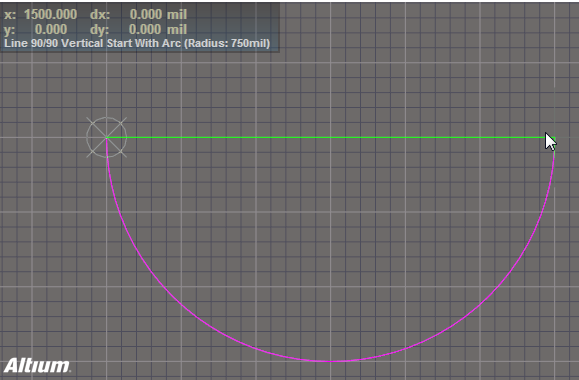

继续到坐标位置（1500，0）添加下一个弧段。如下图所示，在Altium Designer中添加下一个弧。

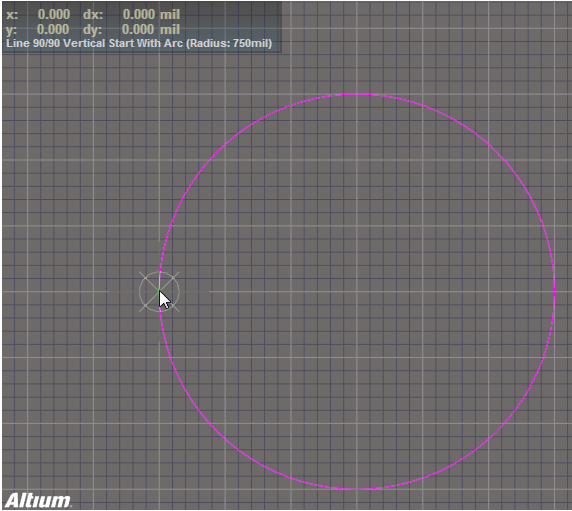

继续按照750mil的半径完成外径。 此时不要结束绘图模式。如下图所示，圆环外径已完成，且保持绘图模式。

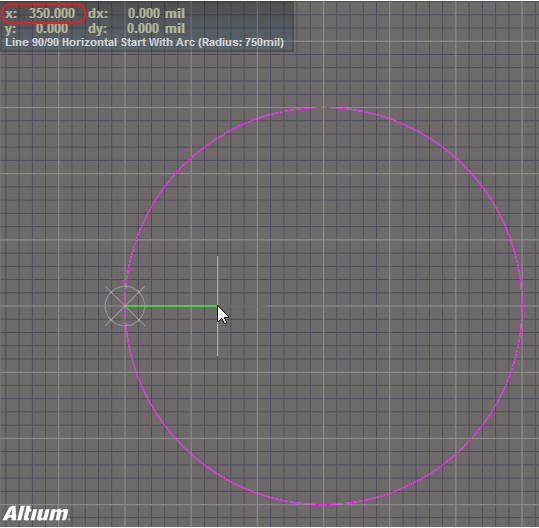

由于圆环状3D体的外径和内径分别为1500和800mil，环形体的宽度计算为（1500-800）/ 2 = 350mil。 将光标向内移动350mil，开始绘制内径。如下图所示，定位光标绘制内径。

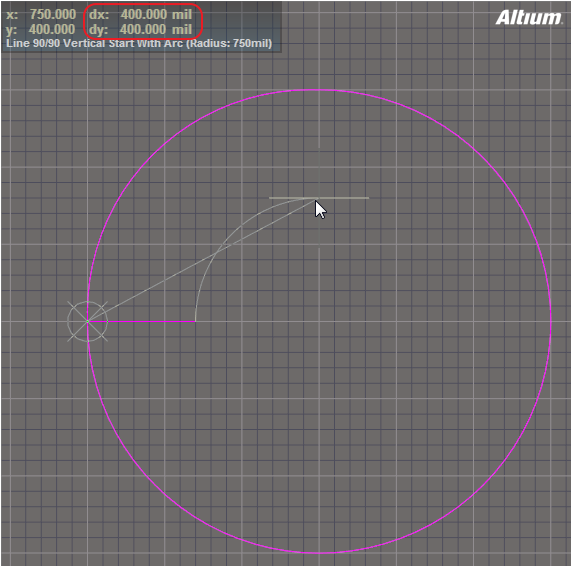

现在使用400mil半径绘制环状3D体的内径。将光标沿着用于外部圆的相同路径绘制。 如果画的时候发现方向不一致，可使用空格键切换弧的方向。 内圈的半径为400mil，所以观察显示器窗口左上角抬头中的dx和dy值，以400,400增量添加弧段。如下图所示，开始添加弧段。
继续，直到内圈完成。如下图所示，为完成好的内径和外径。

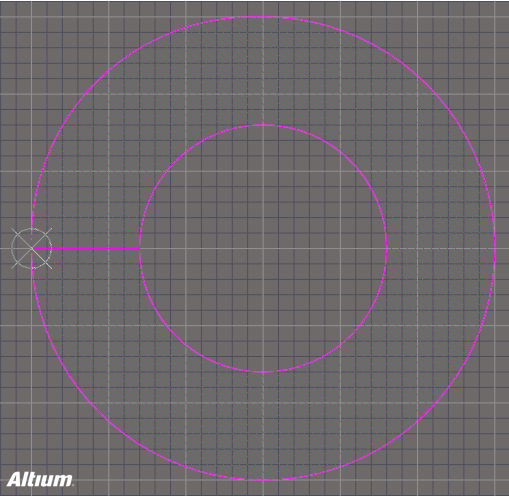

点击鼠标右键完成环形3D体绘制。如下图所示，为2D视图下完成的环形体。

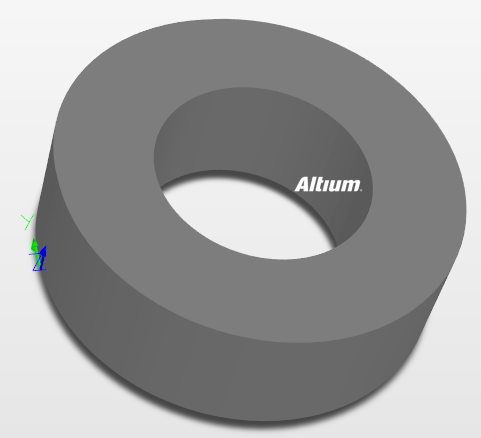

切换到3D模式（快捷键3）查看结果。如下图所示，为切换到3D模式下显示的3D环形体。
即使无法使用更复杂的3D机械编辑工具，仍然可以使用Altium Designer中灵活而强大的编辑功能轻松创建复杂的3D模型。 现在您已经成功创建了一个甜甜圈一样的3D环形体，下一步将把它转换成STEP模型，以便您可以在设计中根据需要进行使用。
有兴趣了解更多关于创建3D中空环形体和其他特殊的形状，并将其转换成STEP模型？ 请查阅Altium官网获取更多技术资源。
