你是否碰到过我们需要使用的芯片管脚数量特别多，但一时又无法下载到现成的库文件，只能自己手动制作原理图符号的情况？
我们在为多管脚芯片手动制作原理图的时候，可以一个管脚一个管脚地添加，在添加每个管脚的同时编辑好每个管脚的标号、编号等信息；为了加快速度，有时也会用Ctrl+C一次拷贝多个添加好的管脚，复制到其符号上，然后在对每个管脚的信息逐一进行更改。以上是比较普遍的做法，却比较耗时耗力，那么有没有快速制作多管脚芯片原理图符号的技巧呢？
答案是肯定的，在Altium Designer 中可以使用原理图符号向导来创建原理图符号：
在原理图库中创建一个新的元件，打开空白元件后，使用命令菜单：Tools-> Symbol Wizard, 如下图：

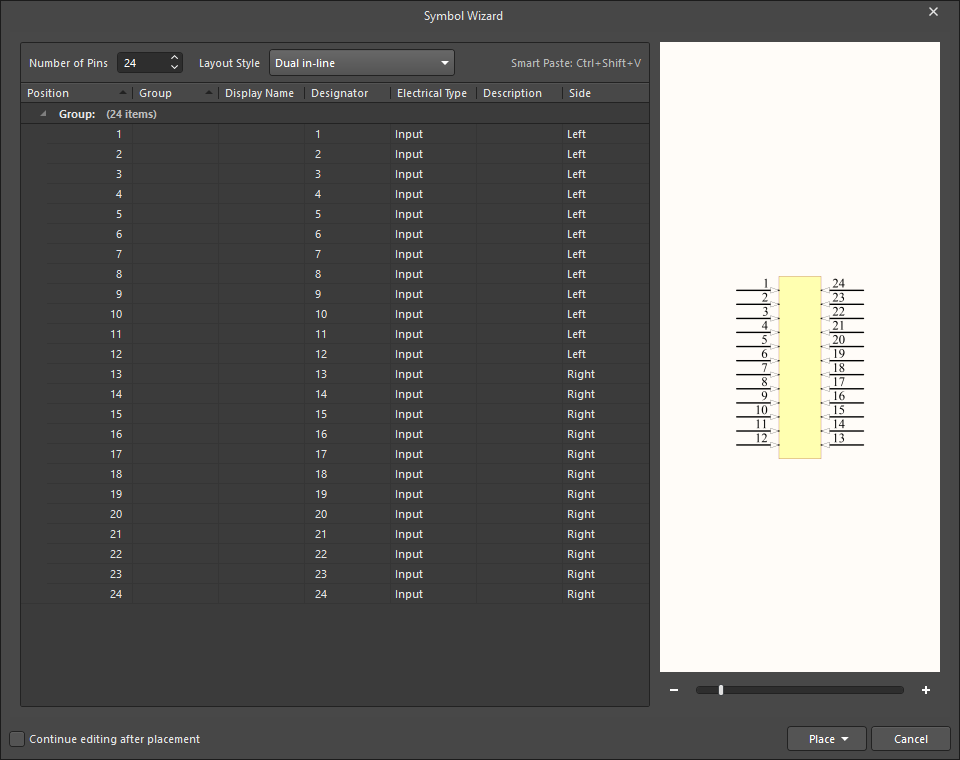

打开原理图符号创建向导，如下图所示。在该向导中，我们可以定义原理图符号的引脚数量和布局样式。并且在设置的过程中，其预览窗口将显示在对话框的右侧，方便我们实时查看器件封装是否满足我们的需求。

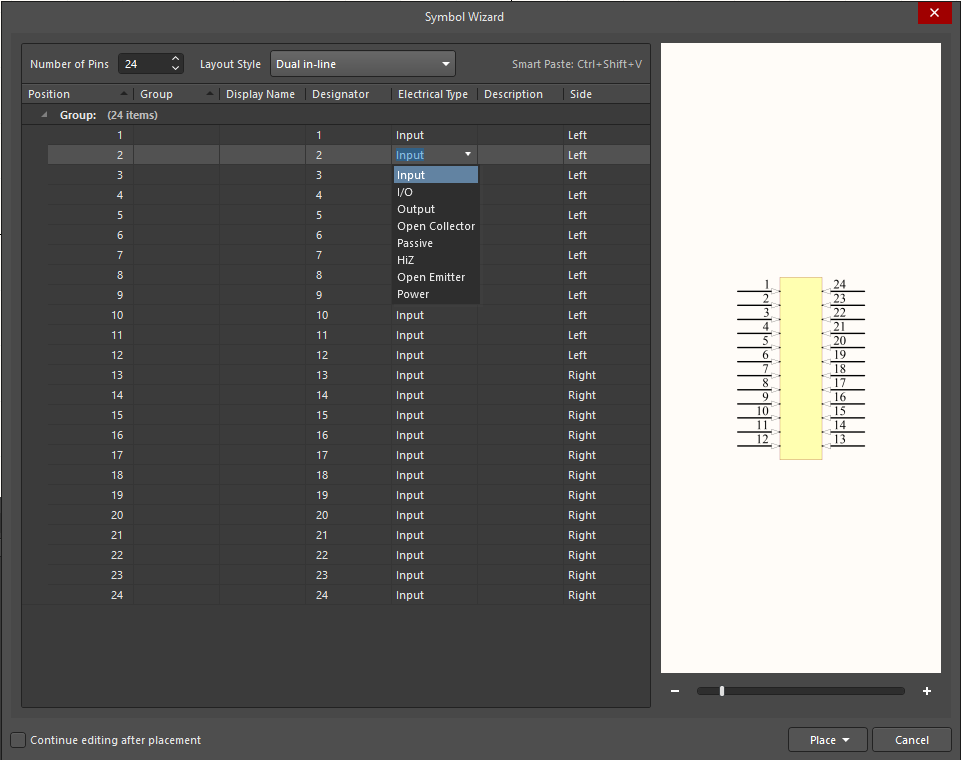

列表里面还可以修改管脚的电气属性，如下图所示。
对于如下图这种具有引脚信息的元件，
可以复制表格中的信息，并智能粘贴到原理图符号向导中。具体步骤如下：
-
选择表格中需要复制的引脚信息，并复制；
-
选择原理图符号向导中需要被替代的内容，然后右键，并在右键菜单中选择Smart Paste命令；
-
在弹出的Pin Data Smart Paste 对话框窗口，正确配置引脚信息，然后点击Paste按钮；
-
返回到Symbol Wizard界面，进行后续设置。
在将原理图符号的引脚信息都正确配置之后，点击对话框右下角的Place-> Place New Symbol （如下图所示），放置原理图符号。
这就完成了多引脚芯片原理图符号的制作，利用原理图符号向导可以有效的避免逐一设置引脚信息带来的不便，大幅提高工作效率。
您可点击这里获取多管脚芯片的原理图符号制作技巧。
