以下演示内容为2016年11月24日Altium在TechShanghai研讨会上针对汽车电子行业电子设计痛点展开讨论和提出的一些列解决方案。
汽车电子设计痛点1：汽车仪表盘板形定义

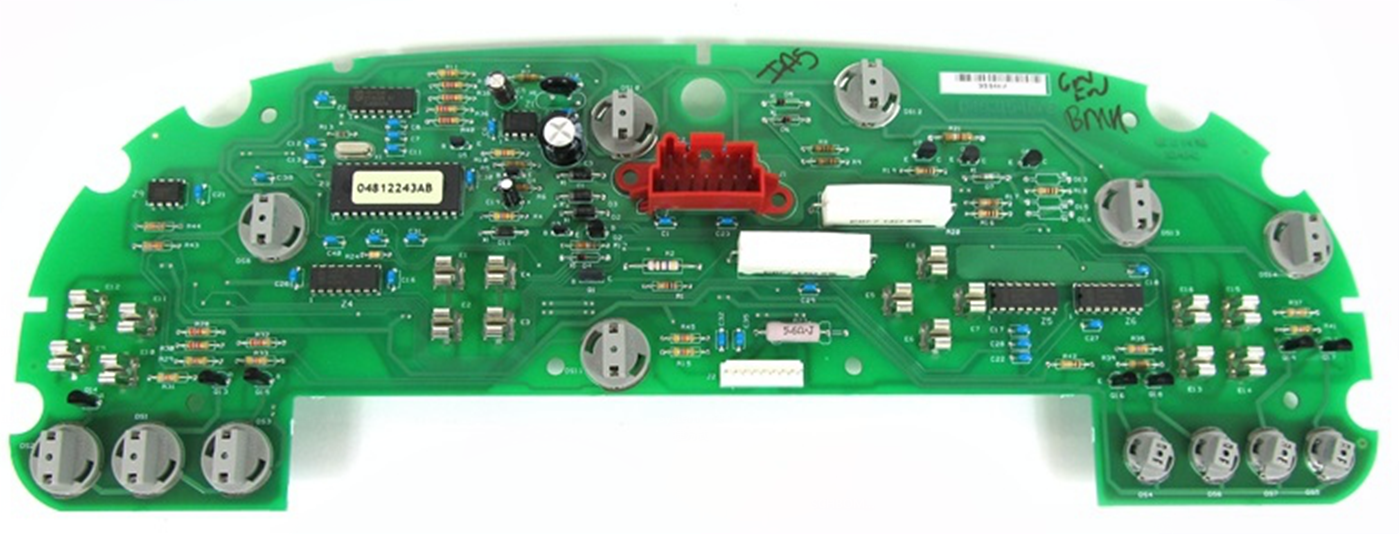

上图为97-_99 Chrystler Town&Country dodge Caravan的仪表盘电路。汽车仪表盘形状复杂，如果直接使用电子设计软件定义板形，费时费力。Altium Designer支持DWG/DXF的导入，可以将结构工程师在AutoCAD中设计的板形直接导入AD，并进行板形定义，保证了PCB外形尺寸的准确，且节省大量时间。
Altium Designer解决方案：
Altium Designer可以简洁方便地从DWG/DXF机械结构设计软件导入，然后根据导入的尺寸定义板形。另外还可以导入外壳和零部件的3D模型，进行机械设计与电子设计之间的有机配合。方便机械设计师与电子设计师之间的交流沟通和协作。
-
支持DWG/DXF文件导入定义板形
-
根据结构的3D模型定义PCB形状，大大减少了中间环节。
-

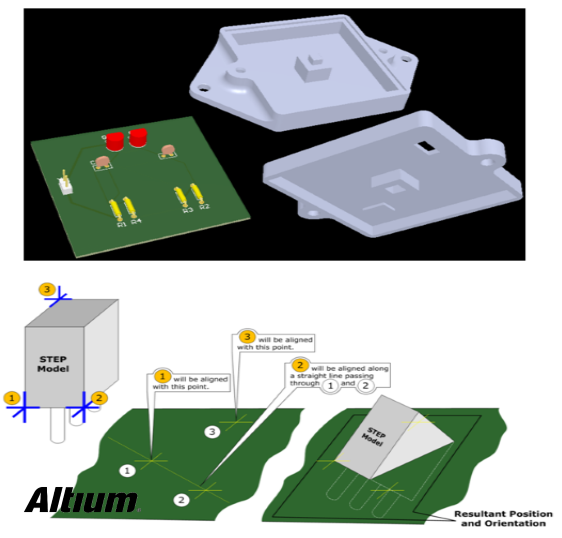

全面支持STEP格式，与流行的3D机械软件交换数据，可导入设计板外壳。在设计初期实时验证并解决所有装配问题。
-
在设计中同步链接元器件的STEP模型，实时验证装配问题。
痛点2：柔性电路板在汽车行业的应用

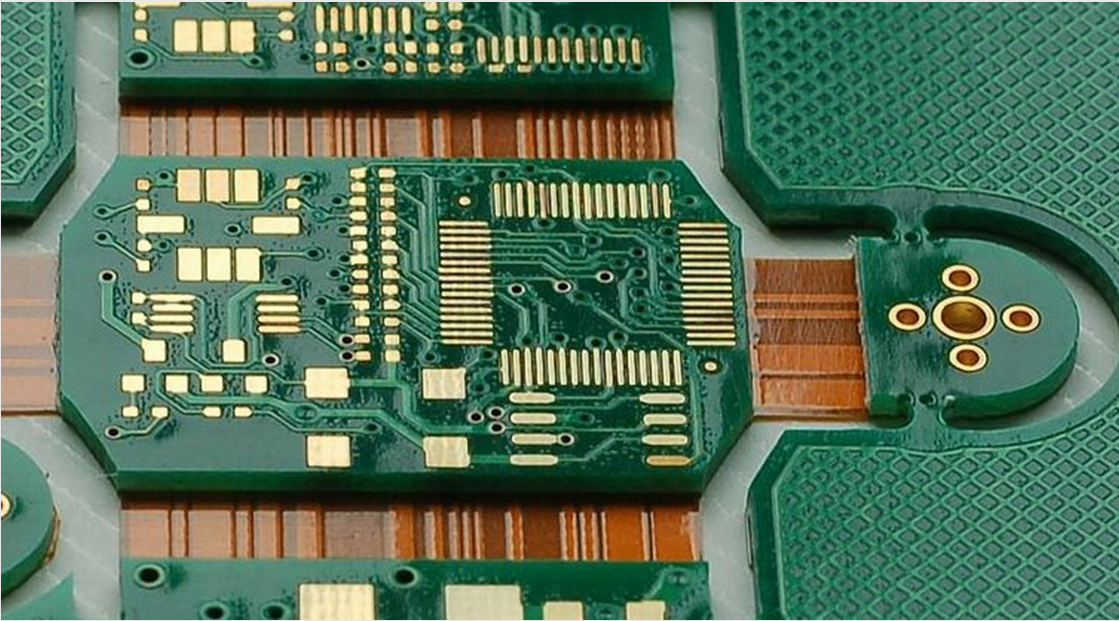

可靠性、安全性是汽车的生命。在现代汽车电子设计中，为了提高可靠性，大量使用软硬结合板(Rigid-Flex)替代传统的接插件进行PCB与PCB，模块与模块之间的连接。所以柔性板的设计支持在EDA工具中显得尤为重要。另外，柔性板（软板）与普通的传统电路板（硬板）之间的连接在设计的过程中通常不那么直观。设计师对自己想要达到的效果不能实时查看效果。造成设计过程中不断尝试和修改的痛苦。如下图所示，软硬结合板由多块硬板和多块软板以不同的方式连接，在设计中是一项浩大的工程，需要花费大量的精力和时间来攻克这一部分关键设计。
Altium Designer解决方案:
Altium Designer的软硬结合电路支持通过原生3D视图检查间距。比普通电路板更清楚，更省空间。在对空间有要求的设计领域是十分理想的解决方案。其优点如下：
-
可以折叠、弯曲、挤压进非常小的空间，利于产品小型化。
-
柔性电路部分减少了互连布线和焊接连接器的需求，使得整个系统电路更加可靠耐用；对焊点的应力较小，绝缘膜比普通电路板更加耐热。
-
可快速创作3D影像动画，以丰富易懂的形式展示PCB的折叠过程。
痛点3：同一车型不同配置导致大量冗余图纸
同一款车型，出于成本和管理考虑，各个电控模块通常共用同一个PCB，但由于不同的配置，PCB上某些特定位置的器件可能存在是否安装、安装器件不同的情况。在这种情况下，原理图、BOM都可能存在大量冗余，存在管理的隐患。
Altium Designer解决方案： 装配变量的应用

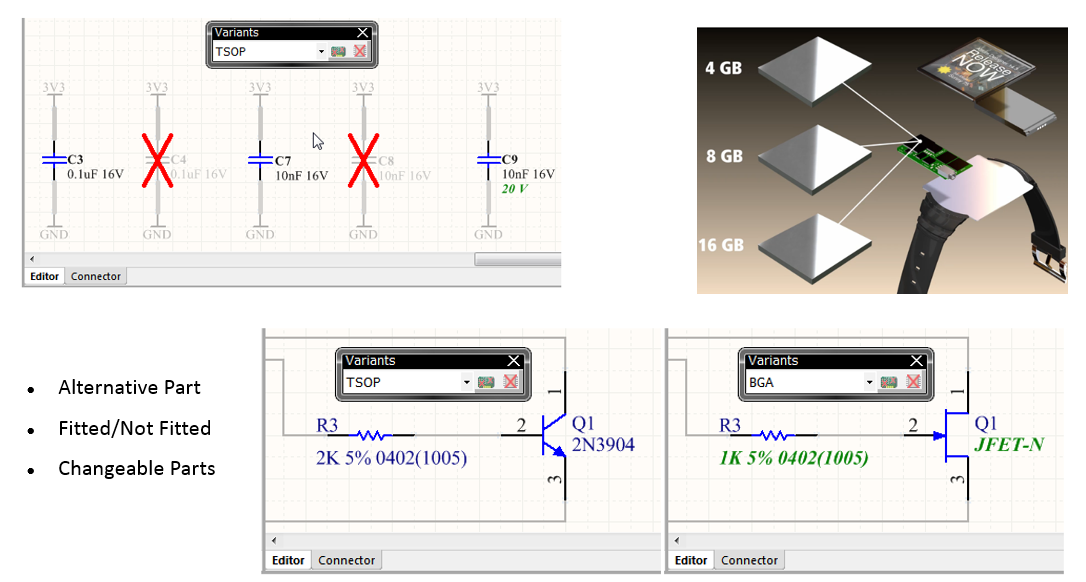

Altium Designer提供装配变量(Variant)功能，使用同一个原理图，同一个PCB，同一个设计项目，即可管理不同版本安装的情况。如上图所示，大红色叉叉的标示在新的产品中不安装该器件。绿色不同数值标示在新的产品中此处安装的元器件改变为其他同封装的元件。这种装配变量的不同版本信息也会同步到BOM清单，以及制造和装配文件。使得设计团队，采购团队，制造和装配团队都可以非常简易地在不同产品之间切换，工作条理清晰。
痛点4：器件选型与元器件管理
工程师存在器件选型花费时间长（查询器件数据手册、与Component Engineer或采购沟通器件价格）、成本估算不准确。元器件没有统一管理，导致设计周期变长，采购与设计师之间产生冲突，设计产品超出预算等等问题。
Altium Designer解决方案： 供应链搜索

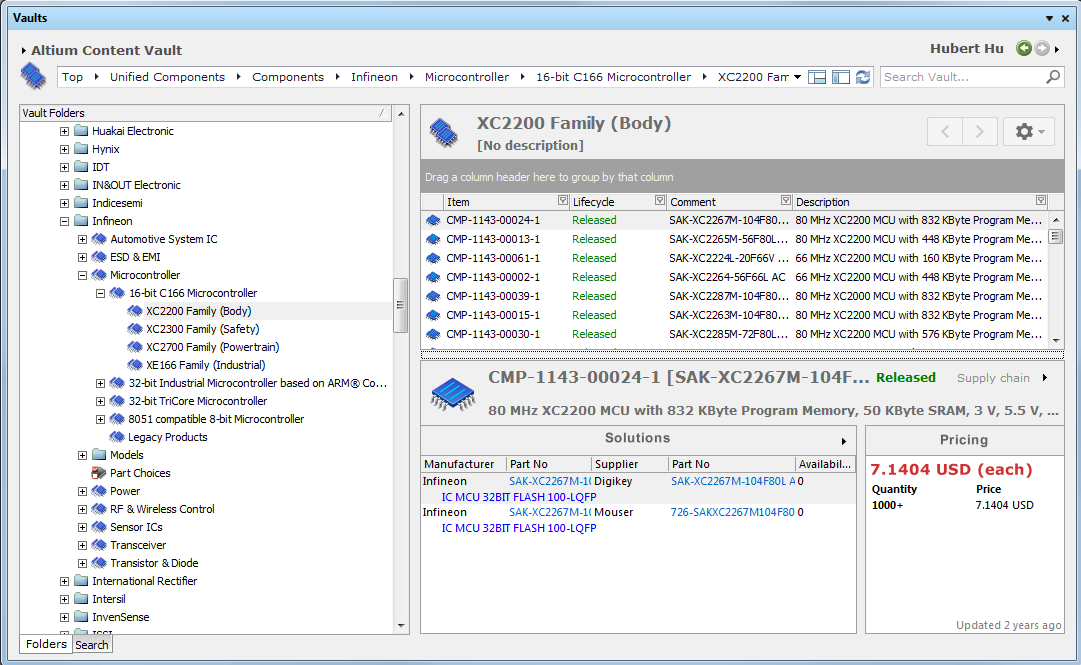

Altium Desigenr的供应链搜索功能，解决器件选型和元器件管理的问题。如下图所示，对于每一个元器件，都可以连接到其供应链信息。
通过供应链搜索，工程师可以通过以下操作大大简化他们的设计步骤，缩短设计时间，提高工作效率。
-
每一个元器件都可以方便地连接到其供应链数据库
-
可方便查看元件的数据册信息datasheet，对模块电路进行优化设计
-
可了解该元件的不同供应商，供应渠道。了解元件采购周期。
-
查询该元件的单价，批量价格等阶梯报价，控制成本
-
可查看该元件库存信息。避免与元件采购的信息冲突。
痛点5：海量设计数据和信息如何有效管理？
设计中的一个重要环节，就是汽车电子设计产生出的诸多重要图纸，数据之类的有序管理。这些数据文件的系统管理以及机械结构设计，采购，制造，加工，文件归档等等协助环节的协同设计和环节之间的衔接对于整个企业来说是至关重要的。Altium Designer对于系统数据的集中共享管理提供了多种不同的方案。
Altium Designer解决方案： 版本控制及Vault管理

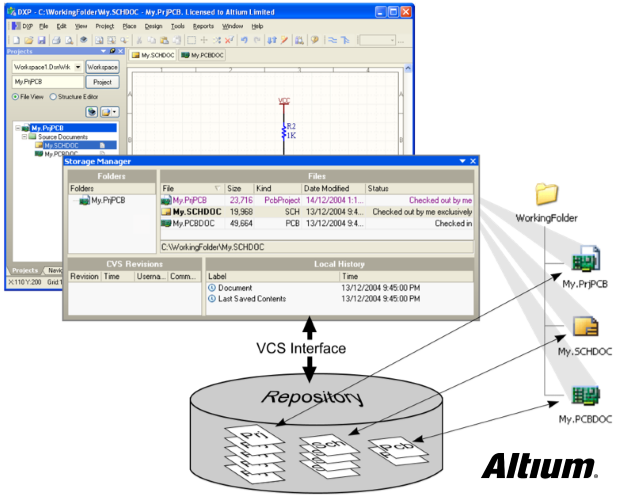

如下图所示，经典的版本控制SVN。
通过集成的版本控制，准确掌握设计更改人和更改时间。利用详细的更改日志对更改进行对比，并随时跟踪设计。
-
版本控制系统VCS（Version Control System）提供了一个关键的链接，帮助设计团队了解何时、为何以及哪个设计者做了哪些修改，它是维护设计数据管理的标准工具。
-
VCS通常独立于设计工具，Altium Designer整合了若干VCS，使得设计者们可以从设计环境内部进行最好的设计数据管理。
Vault解决数据管理问题：
如上图所示，Vault的功能非常强大，基本上能解决设计过程中所有设计数据和信息的管理。包括如下方面：
-
License许可证系统的管理。包括许可证的激活，装载，分配，管理
-
Component元器件的管理。该元器件管理贯穿在设计整个周期，从原理图设计，PCB设计，以及设计输出都可调用。
-
Design data设计数据管理。包括设计原理图，PCB等设计图纸。
-
Project项目管理。包括项目的设计数据，BOM数据，制造数据，装配数据等相关的文件进行清晰的分类管理
痛点6： 自动布线太不靠谱！手动布线太费神！
在布线方面，工程师都一致抱怨：手动布线，一根一根地画跟绣花一样，太累。往往要花好几个小时或者几天来手动布线，真是一项浩大的工程，劳心费神！不想一根一根布线，用自动布线功能？总是感觉那么差强人意。有的地方绕太多，有的地方孔打的太乱。整个布线结果看起来杂乱无章，如同一团乱麻，看着就心烦，还不如自己亲力亲为一根一根布。有没有功能强大点的布线器。接近我的布线意图。并且能在需要制定布线路径的区域让我规定路径，按照我的意图进行干净整洁的布线？
Altium Designer解决方案： Active Route

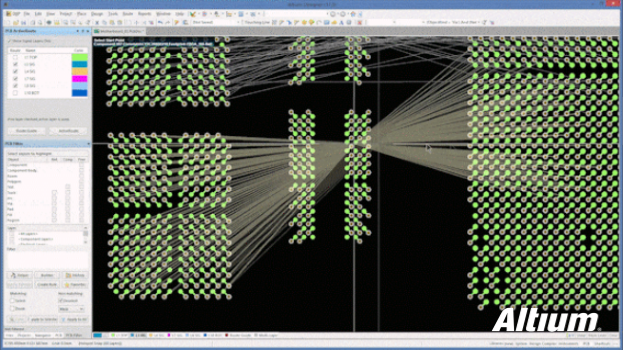

Altium Designer新出功能之一，互动式自动布线神器Active Route。介个嘛，大神设计师们一看就秒懂啦。这个布线神器能节省您多少时间精力？将您从哼哧哼哧的盯着屏幕画线的过程中解脱出来！人生有时候完全不需要这么亲力亲为的拼的嘛，人家小布都给主银办得妥妥滴。什么？路径不满意？主银您画根指导线guide我一下，小布保证指哪走哪，随您的意上天入地！
功能特色如下：
-
强大的自动布线器，互动式自动布线。一改过去整体自动布线中途不能干预的情况。
-
随意选择某几根网络，只对这些所选网络进行自动布线。
-
制定希望的布线路径，指导自动布线器按照您的意图规划走线。
-
布线完成之后，方便进行调整和修正，使得布线效果更合理更美观。
