在PCB设计中，Design Rule设计规则是关系到一个PCB设计成败的关键。所有设计师的意图，对于设计的功能体现都通过设计规则这个灵魂来驱动和实现。精巧细致的规则定义可以帮助设计师在PCB布局布线的工作中得心应手，节省工程师的大量精力和时间，帮助设计师实现优秀的设计意图，大大方便设计工作的进行。
整个PCB设计都需要遵守规则定义。包括最基本的电气规则（间距，短路断路），布线规则（线宽，走线风格，过孔样式，扇出等），平面规则（电源地平面层连接方式，铺铜连接方式）；以及其他常用的辅助规则如布局规则，制造规则，高速设计规则，信号完整性规则等等。在设计完成之后，还可进行规则检查Design Rule Check来重新审视您的设计，看看有无违反规则的情况发生并加以改进和完善。
本次小技巧解决问题6：如何将不同的区域设置不同的规则？介绍在Altium Designer中采用Room来分块分区域，然后针对该区域进行相应的规则设置和应用。
巧用Room设置特定区域里的线宽规则
在PCB规则定义中，比如要对一块特定的区域采用不同的规则，那么Room是解决这类问题的首选。首先用Room框出这一块特定区域并命名为Room1。然后在规则定义里选择WithinRoom('Room1') ，之后可以为这个Room里的对象设置各种规则。比如下图所示，线宽规则全部违反了最小线宽设定值，所以都有绿色高亮显示。然后为右边的区域框选了Room1，分别为其设置了较宽的线宽值10mil，那么Room里的线宽符合规则定义，已经显示正常，没有绿色高亮违规显示了。但同一根网络的导线中，Room之外的仍然绿色高亮显示违规。这就是Room单独设置规则的作用。
在Room里框选出一定区域后，不仅仅是可以单独设置线宽规则，还可以对它设置PCB Rule规则定义页面上的任意规则。
巧用Room设置特定区域里的线间距规则
比如整个PCB中线间距的设置规则如下：
-
各个网络间最小间距是10mil
-
差分对之间最小间距是20mil
当然这只是为了展示Room的作用而进行的设置。实际上在布线的时候，所有间距包括差分对之间的间距都按照10mil布线。但是为了制造问题，差分对之间间距规则设置的是20mil，以致于DRC检查时出现如下图错误显示。
而我们是接受10mil间距的差分对走线的，就是要让该报错信息消失。这时，采用Room对特定对象设置特定规则即可。

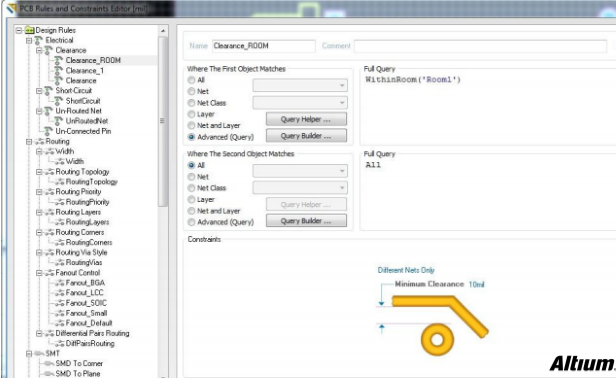

首先使用快捷键D,M,R，即Design > Rooms > Place Rectangular Room来创建一个新的Room。并为其设定相应规则。Room中的对象设置规则用语是withinroom(’Room名’)。如下图所示，将Room中电气间距设置为10mil。
然后画个Room，将要使用该特定规则的对象(在这里是差分对布线)罩进去。

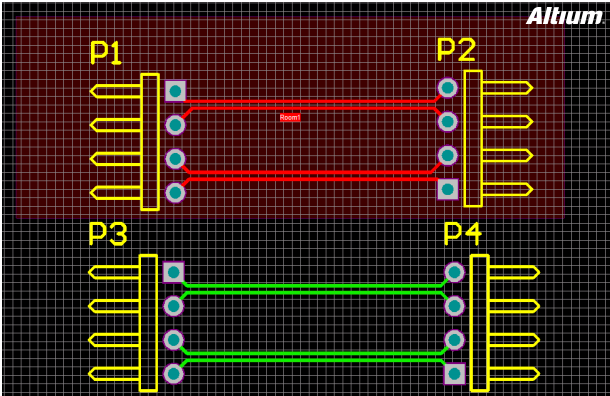

很明显，2组同样连线同样间距的差分对，在Room里的对象没有报错，使用新建Room设置的规则。而Room外的对象依然是报错状态。这就是Room为不同区域设置规则的效果。
当然除了以上介绍的Room为不同区域设置特定规则的应用之外，Room还有两个超级好用的技巧。一个是应用于多通道的Room内布局布线格式复用，即Copy Room Format功能。另一个是将一类元器件框在Room里，这样拖动所用这些元器件时只需要拖动Room即可。对这两个方便的技巧，各位可以在以后的工作中尝试。
设计规则设置小技巧推荐(请参阅之前发布的专题)
-
采用规则文件导入导出来参考借鉴他人的规则设置；
-
用Query语句来定义个性化需求的规则设置；
-
高密度管脚的元件焊盘之间的规则定义及违规处理；
-
用Room圈定一块区域，定义特殊情况下不同的规则设置；
-
铺铜与过孔连接方式设置；
-
铺铜与板边内缩间距设置；
